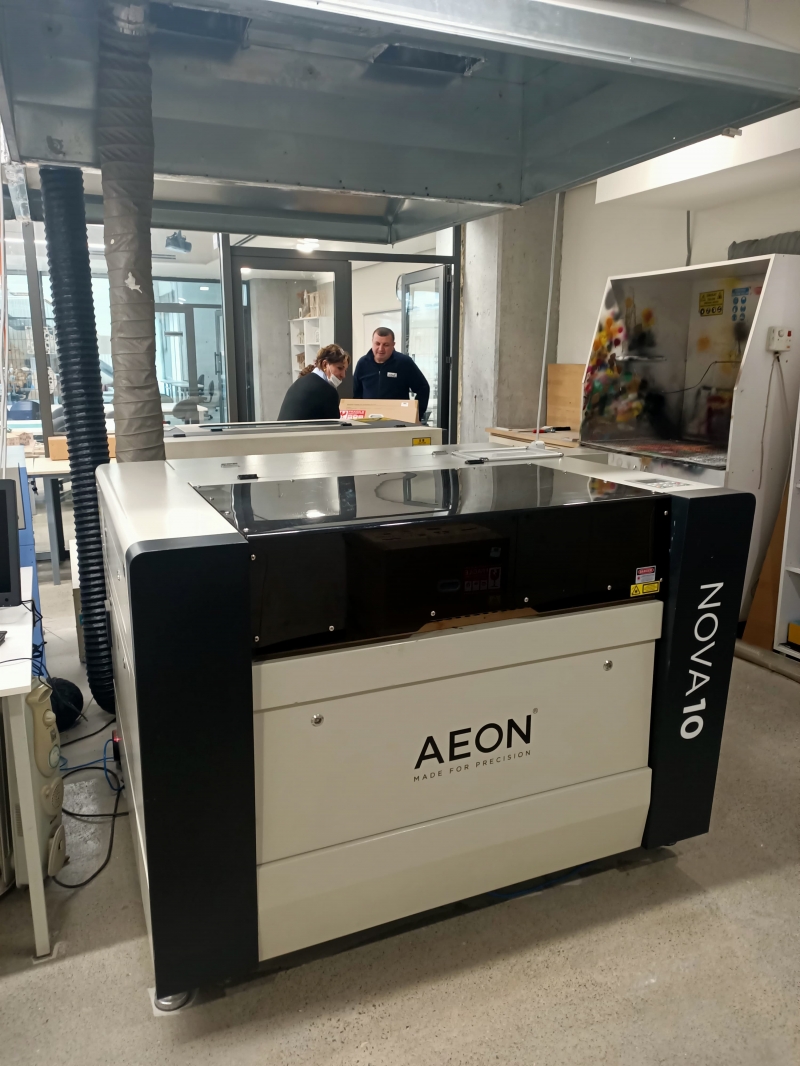

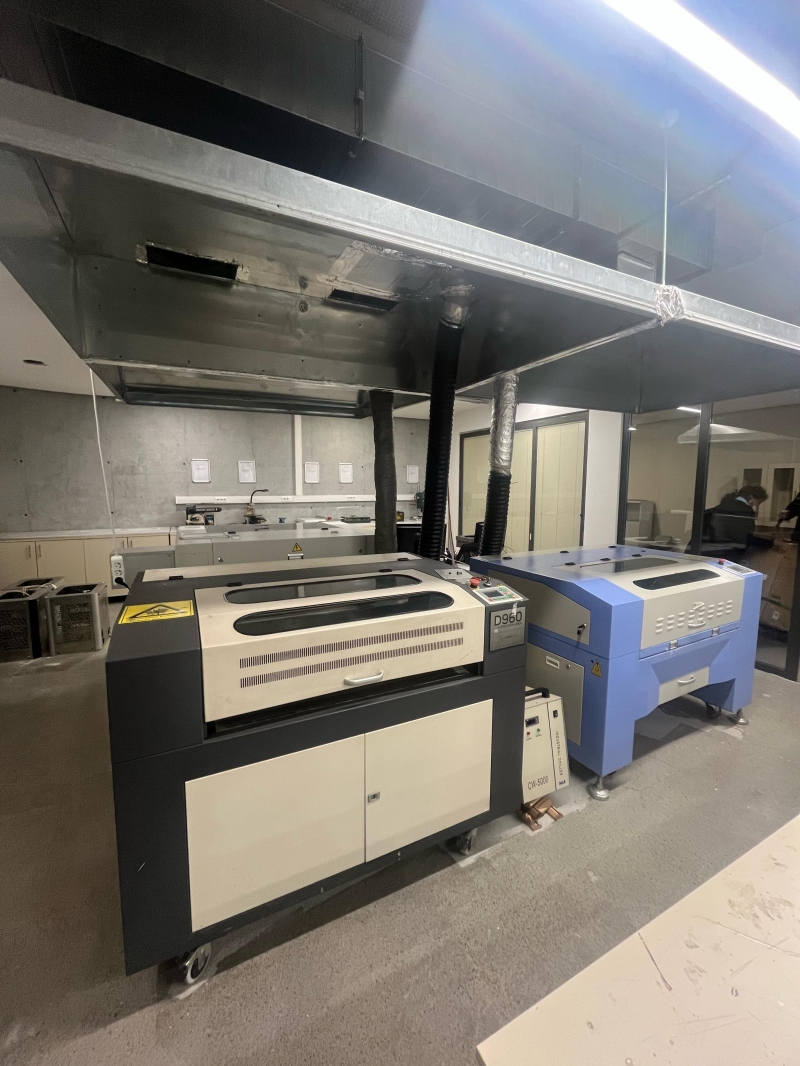

LAZER KESİM İŞLEMi İÇİN DİKKAT EDİLMESİ GEREKENLER
Çizim
Çiziminiz ölçekli olarak, 700mmx1000mm’lik çerçeve içerisinde, yatay olarak ve kesilecek her bir pafta ayrı ayrı dxf* formatında kaydedilmelidir.
Çiziminizde çerçeve için farklı, kesilecek parçalar için farklı, çizilecek kısımlar için farklı renk kullanılmalıdır. Çiziminizde 3 boyutlu çizim veya üst üste çizgi bulunmamalıdır.
*Blockları patlatmak için EXPLODE
*3 Boyutlu çizgileri iki boyuta getirmek için FLATTEN
*Üst üste çizgileri silmek için OVERKİLL
*Yazı veya rakamları çizdirmek için TXTEXP
*DXF FORMATINDA KAYDETMEK İÇİN;
1 – WBLOCK
2 - Select objects (dxf kaydedeceğiniz bir paftayı seçiniz)
3 - 2010 DXF formatında kaydediniz
Malzeme
Malzemeler (karton,bant vb) öğrenci tarafından getirilmelidir.
Malzemenizin düz, yıpranmamış ve en fazla 700x1000 mm boyutlarında olması gerekmektedir.
Randevu
Lazer kesim yaptırmak için maket laboratuvarından en erken bir hafta sonrası için en geç bir gün önceden randevu alınmalıdır. Randevu esnasında laboratuvarda bulunulmalı. Randevuya gelemeyecekseniz önceden iptal edilmelidir. Tüm öğrencilerimizin eşit yararlanabilmesi için haftada en fazla bir randevu alınabilir.
Kesim süresi
Oluklu mukavva veya fotoblok vb Maket kartonu, mukavva, craft, ahşap veya pleksi vb
1mm 5 dk 20 dk
2mm 8 dk 40 dk
3mm 15 dk 60 dk
5mm 20 dk -
*Tahmini ortalama sürelerdir değişiklik gösterebilir.
İletişim
Fakülte Teknisyeni Ayşegül YILMAZ
Mail: aysegulyilmaz@fsm.edu.tr
Dahili :4293
